설명

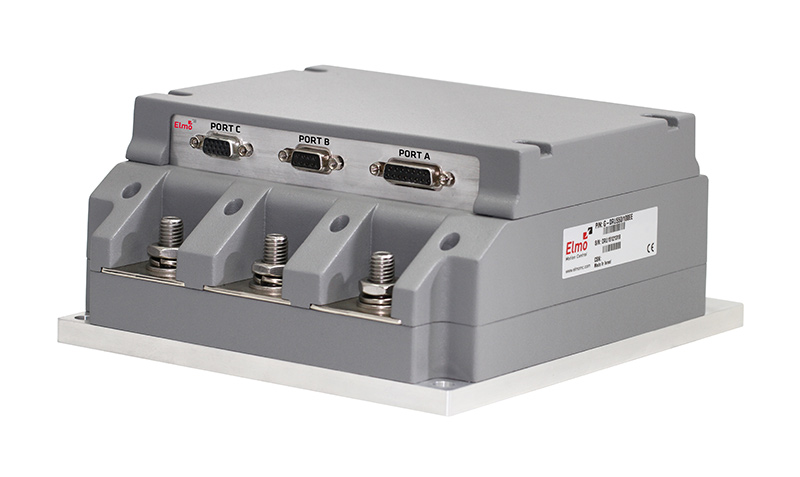

초고전류 서보 드라이브
새로운 GOLD Drum 550 초고전류 서보 드라이브는 최고 밀도의 전력과 지능을 제공하고 DC 전원 전압 입력 소스에서 작동하도록 설계되어 초소형 패키지로 11VDC ~ 94VDC의 전원 전압 버스에서 작동하면서 최대 550A(550A/100VDC의 연속 전력)를 전달할 수 있습니다. 터렛, 무인 시스템, AGV, UAV 및 중장비 리프트에 이상적입니다.
새로운 GOLD Drum 550은 복원력이 뛰어나며 전류, 속도, 위치 및 고급 위치 모드에서 영구 자석 동기식 브러시리스 모터, DC 브러시 모터, 리니어 모터 또는 보이스 코일과 함께 작동합니다. 벡터 제어를 통해 모든 유형의 정현파 및 사다리꼴 정류와 함께 사용하도록 설계되었습니다.
새로운 GOLD Drum 550은 100V 직접 주 DC 전원에 연결할 수 있으며(짝을 이루는 전원 공급 장치 ELP-30 권장), 제어 전원 없이 주 전원 공급 장치(VP+ 및 VN-)만으로 작동할 수 있습니다. 백업 기능이 필요한 경우 12~95VDC 범위 내의 제어 전원 공급 장치(절연 전압 소스에서 작동)를 연결하여 유연성을 극대화하고 필요 시 백업 기능을 옵션으로 제공할 수 있습니다.
Gold Drum 550은 독립형 장치로 작동하거나 실시간 네트워크의 분산 구성에서 다축 시스템의 일부로 작동할 수 있습니다. 이 드라이브는 Elmo 애플리케이션 스튜디오EASII 소프트웨어 도구를 사용하여 쉽게 설정 및 조정할 수 있으며, Elmo motion control 언어로 완벽하게 프로그래밍할 수 있습니다.
Gold Drum 550 하이라이트:
- 골드 라인 핵심 motion control 기술
- 전원 전압 버스에서 작동하는 동안 최대 550A를 제공합니다.
11VDC ~ 94VDC - 초소형 패키지, 무게 3.6kg,
크기 195 x 222 x 100mm - 12~95VDC 소스 DC 전원에서 작동합니다.
- 영구 자석 동기식 브러시리스 모터, DC 브러시 모터, 리니어 모터 또는 보이스 코일과 함께 전류, 속도, 위치 및 고급 위치 모드에서 작동합니다.
- 매우 빠른 고급 벡터 제어 알고리즘(현재 루프 대역폭: 4kHz)
- 고효율, 고대역폭 성능
- 다양한 통신 옵션: EtherCAT(또는 스위치가 있는 EtherCAT), CANopen, RS-232, RS-422 USB, 이더넷
- 다양한 피드백을 지원합니다: 인크리멘탈, 인코더, 리졸버, 디지털 홀, 아날로그 홀, 아날로그 1V PTP(Sin/Cos), 앱솔루트 직렬 인코더, 포텐셔미터
- 향상된 동적 성능을 위한 고급 필터링 및 게인 스케줄링 옵션
- Elmo 애플리케이션 스튜디오(EAS) 소프트웨어 도구를 사용하여 쉽게 최적화 설정 및 튜닝 가능
- 6개의 디지털 입력 및 4개의 디지털 출력 - PLC 소스, PLC 싱크 및 TTL I/O 유형 지원
- 가장 엄격한 안전, EMC 및 환경 표준을 준수합니다.
Feature | Units | R550/100 | R650/80 |
|---|---|---|---|
Minimum supply voltage | VDC | 11 |
|
Nominal supply voltage | VDC | 85 | 68 |
Maximum supply voltage | VDC | 94 | 75 |
Maximum continuous power output(at 85VDC) | kW | 25 |
|
Efficiency at rated power (at 500A @ 85VDC) | % | > 99 |
|
VCB supply voltage option | VDC | 11 to 95 |
|
VCB power supply | VA | 7 |
|
Continuous current limit (Ic) Amplitude | A | 550 | 650 |
Continuous RMS sinusoidal commutation | A | 390 | 460 |
Peak Current | A | No Peak |
|
Feature | Units | All Types |
|---|---|---|
Weight | g (oz) | 3.6 Kg (127 oz) |
Dimension | mm (in) | 195 x 222 x 100 (7.68" x 8.74" x 3.94") |
Mounting method | Panel / Wall Mounted |
