설명

서보 제어의 새로운 시대
"바로 사용 가능한" 서보
"모든 모터" 구동

기능 안전 인증
Composer2, 소프트웨어 인 더 루프 강력한 드라이브의 기능

최대 25A/100V, 9A/200V
최대 2kW의 연속 전력

그만큼 Platinum Solo Bell 소형 디지털 서보 드라이브입니다. Elmo 혁신적인 Platinum 시리즈는 모든 모터를 구동하도록 설계되었습니다. Platinum Solo Bell 는 연결하기 쉬운 인터페이스를 통해 애플리케이션 연결을 간소화하는 통합 솔루션입니다. Platinum Solo Bell 최고의 서보 성능, 초고속 네트워킹, 향상된 처리 능력 및 풍부한 피드백 지원을 제공합니다.

그만큼 Platinum Solo Bell 서보 드라이브는 다음과 같은 모든 모터에 전원을 공급할 수 있습니다. 2상 스테퍼 모터(폐쇄 또는 개방 루프), 1개의 무브러시 사인파 또는 사다리꼴 서보 모터, 단 하나로 독립적으로 제어되는 2개의 DC 또는 음성 코일 모터 Platinum Solo Bell 그리고 두 개의 단상 서보 모터(선형 또는 회전)는 단 하나로 독립적으로 제어됩니다. Platinum Solo Bell .

그만큼 Platinum Solo Bell 기능적 안전 지원, EtherCAT(FSoE)을 통한 안전 및 통합 안전 I/O(옵션) 기능을 갖춘 세계에서 가장 작은 서보 기술 중 하나입니다.

Platinum Solo Bell 하이라이트

모든 모터를 구동하도록 설계되었습니다.
- 2상 스테퍼(폐쇄형 또는 개방형 루프)
- 무브러시 사인파 또는 사다리꼴 서보 모터
- 2개의 DC 또는 음성 코일 모터(하나의 모터로 독립적으로 제어됨) Platinum Bell )
- 2개의 단상 서보 모터(하나의 모터로 독립적으로 제어됨) Platinum Bell )
최대 25A/100V, 9A/200V
빠른 이더캣 네트워킹
기능 안전 IEC 61800-5-2(SIL-3, Cat4 PL-e) 및 FSoE
통합 안전 I/O(SIL3 입력 2개 + STO 하드웨어 입력 2개 + SIL3 브레이크 출력 + SIL3 출력)

플래티넘 시리즈 하이라이트

동급 최고의 서보 성능
세계 최소형 서보 기술로 기능 안전과 EtherCAT(FSoE)을 통한 안전성을 제공합니다.
더 높은 대역폭, 더 빠른 응답, 향상된 선형성 및 최고의 제어 해상도
100us까지의 사이클링, 무시할 수 있는 지터와 거의 제로에 가까운 지연 시간으로 높은 동기화를 제공하는 매우 효율적인 EtherCAT
피드백 지원 추가: 최대 3개까지 동시에 또는 2개까지 절대 피드백 지원
더 나은 제어, 향상된 처리 및 실시간 녹화를 위한 대용량 메모리 리소스를 갖춘 높은 처리 능력

Feature	Units	1/100	2.5/100	5/100	10/100	15/100	20/100	25/100
Minimum supply voltage	VDC	10
Nominal supply voltage	VDC	85
Maximum supply voltage	VDC	95
Maximum continuous power output	W	80	200	400	800	1200	1600	2000
Efficiency at rated power (at nominal conditions)	%	> 99
Maximum output voltage		Up to 95% of DC bus voltage
Amplitude sinusoidal/ DC continuous current	A	1.0	2.5	5	10	15	20	25
Sinusoidal continuous RMS current limit (Ic)	A	0.7	1.8	3.5	7	10.6	14.1	17.5
Peak current limit	A	2 x Ic

Feature	Units	3/200	6/200	9/200
Minimum supply voltage	VDC	20
Nominal supply voltage	VDC	170
Maximum supply voltage	VDC	195
Maximum continuous power output	W	480	960	1450
Efficiency at rated power (at nominal conditions)	%	> 99
Maximum output voltage		Up to 95% of DC bus voltage
Amplitude sinusoidal/DC continuous current	A	3	6	9
Sinusoidal continuous RMS current limit (Ic)	A	2.1	4.2	6.3
Peak current limit	A	2 x Ic

공급 제어

Feature	Units	Units	Details
Control supply for input voltage where the Safety Capability is F, S		V	Isolated DC source: 12 to 60
Control supply for input voltage where the Safety Capability is O		V	Isolated DC Source: 12 to 95
24V Control supply input power consumption	Without encoder	W	≤4
	With encoder up to 400mA@5V	W	≤6
	For Safety Capability F only With encoder up to 300mA@11V	W	≤7

인코더 공급

Feature	Details
5V supply	5V Nominal, 4.75V÷5.25V up to 400mA
11V supply only with Safety Capability: F	11V Nominal, 10.6V÷11.5V up to 300mA

Feature	Units	All Types
Weight	g (oz)	~100 g (3.53 oz)
Weight with SafeIO Board	g (oz)	~110 g (3.88 oz)
CAN and Non Function Safety EtherCAT Version Dimensions	mm (in)	66.0 x 58.5 x 34.3 mm (2.60" x 2.30" x 1.35")
Function Safety with IO Version Dimensions	mm (in)	66.0 x 58.5 x 37.0 mm (2.60" x 2.30" x 1.46")
Mounting method		Panel Mounted
Degrees of Protection		IP=00

통합 안전 I/O 옵션: 최대 6개의 디지털 입력 및 4개의 디지털 출력(PLC SRC)
모든 플래티넘 서보 드라이브 제품군에는 기능 안전 기능이 있습니다(자세히 알아보기...).
IEC 61800-5-2(SIL-3) 표준 준수 및 EtherCAT(FSoE)을 통한 안전 보장
Elmo 애플리케이션 2.7 소프트웨어를 통해 다양한 기능을 갖춘 세이프 모션을 간편하게 구현하세요(자세히 알아보기...).
Platinum Solo Bell 지원되는 안전 기능: STO, SLP, SLS, SS1, SS2, SOS, SLT 및 SBC

플래티넘 안전 드라이브 매뉴얼

보완 제품

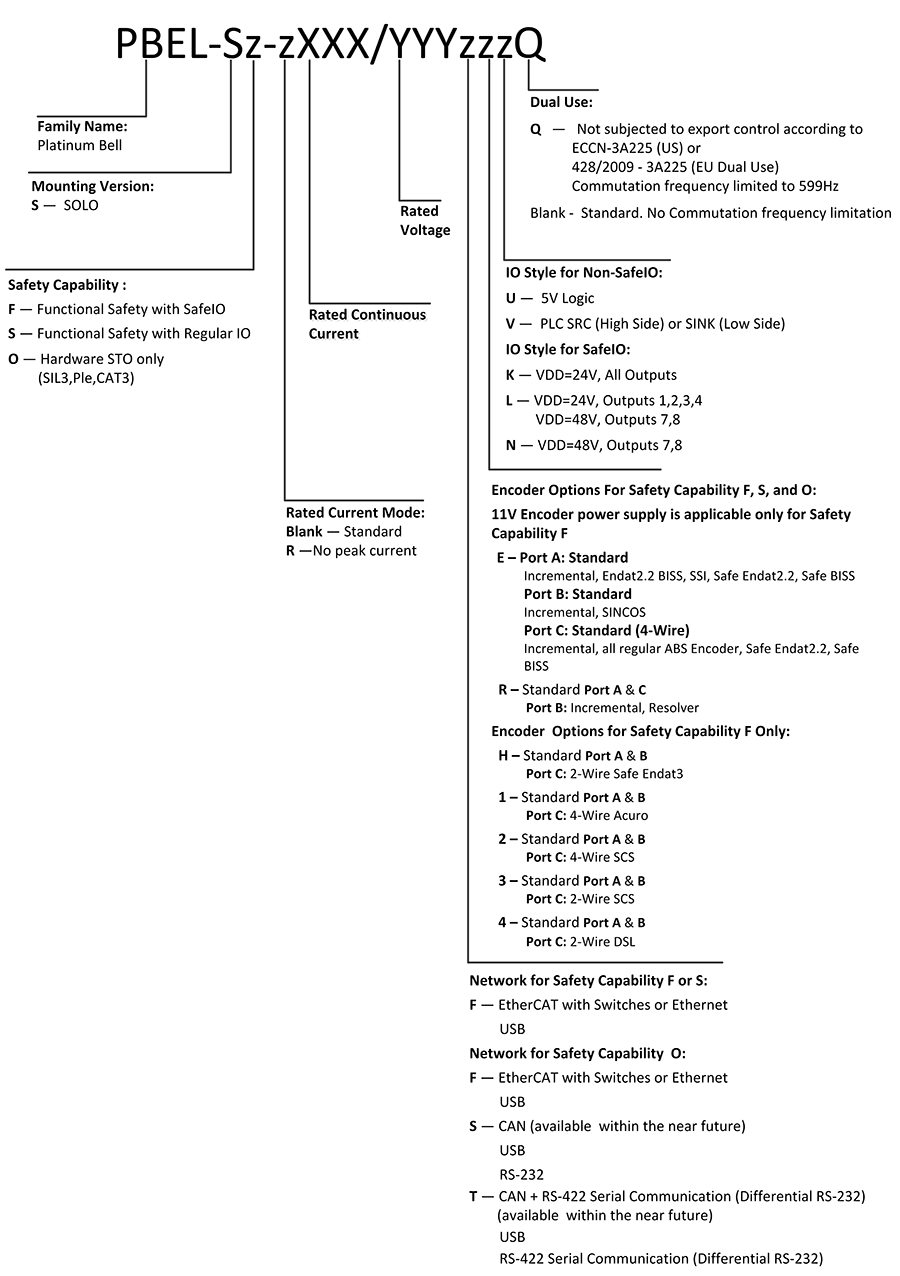

추가 정보

입력 전원	DC
안전 수준	FSoE, 기능 안전, 기능 안전 및 안전 I/O, STO
피드백	ACURO, BISS, BOSCH, 디지털 홀, DSL, EnDat 2.2/2.1, EnDat3, HIPERFACE, Hiperface DSL, INCREMENTAL, 기타, PANASONIC, RESOLVER, SAFE ACURO, SAFE BISS, SAFE DSL, SAFE EnDat2.2, SAFE EnDat3, SANYO DENKI, SensorLess, SIN/COS, SSI, TAMAGAWA.
커뮤니케이션	CANopen, Diff RS232, EtherCat, 이더넷, RS232, RS422, TCP-IP, UDP, USB
환경	일반 산업용
# 축	싱글, 투
모터 유형	AC 서보 모터, DC 브러시리스, DC 브러시리스, 리니어, 스테퍼, 보이스 코일
폼 팩터	커넥터가 있는 핀 기반 모듈
